DXM1312系列SSI信号仪表模块
发布时间: 2019-08-25 14:08
★联接各个品牌的SSI信号传感器
★SSI信号可同时冗余设备连接PLC的SSI模块和本款仪表
★强大的信号与电源抗干扰容错功能，更可靠安全
★单圈10-28位可调，多圈24-29位，格雷码、纯二进制码可选
SSI模块资料下载产品描述
★联接各个品牌的SSI信号传感器
★SSI信号可同时冗余设备连接PLC的SSI模块和本款仪表
★强大的信号与电源抗干扰容错功能，更可靠安全
★单圈10-28位可调，多圈24-29位，格雷码、纯二进制码可选
★多圈绝对值编码器，磁致伸缩直线传感器等SSI信号
★智能化面板设定，多种功能位移、角度（度分秒）控制应用
★RS485或MOSBUD RTU数字通讯、4-20mA、8点开关多种输出信号
SSI信号模块/仪表技术参数
型 号

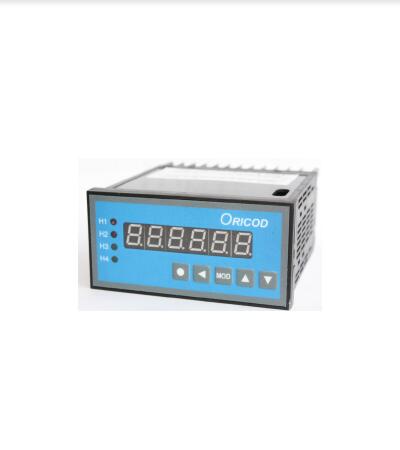

| CJ系列

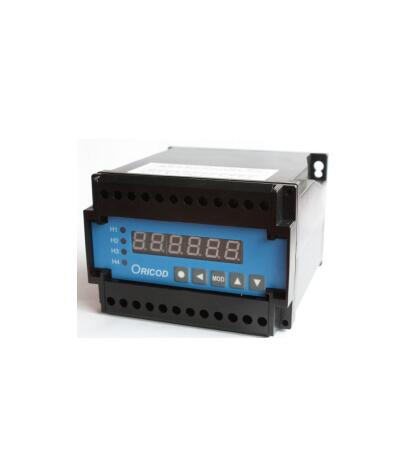

| EJ系列
| XJ系列
|
安装形式
| 盘装式
| 35mm导轨安装
| 盘装式
|
工作电压
| 220Vac (24Vdc可定制)
|
外壳材质
| 塑料
| 铝壳
|
外形尺寸(宽高深)
| 96*48*110（开孔尺寸92*45）
| 110×75×120
| 160×80×170（开孔152×75）
|
数码显示位数
| 6位
|
开关输出数(继电器)
| 2~4点
| 2~4点
| 4-8点（区间报警可选）
|
位置信号输出
| RS485（或MODBUS）&4—20mA
| RS485（或MODBUS）&4—20mA
| RS485（或MODBUS）&4—20mA
|
零点置位
| 按键设置或外部信号设置
| 按键设置或外部信号设置
| 按键设置或外部信号设置
|
非线性设置
| 可多段非线性设置或现场修正，可用于卷扬叠层、弧形闸门等设置。
|
SSI信号模块/仪表订货数据
型号DXM1312-
| CJ
| K4
| L0/R0
| V0
|
基本型号
| 安装方式
| 开关点
| 输出信号
| 工作电压
|
DXM1312-
| CJ=国际标准
EJ=导轨安装
XJ=盘装式
| K2 = 2个开关点
K4 = 4个开关点
K8 = 8个开关点
| L0 = 4-20Ma
R0 = RS485
M0 = MODBUS RTU
（注：最多可选两种信号 ）
| V0 = 220Vac
V1 = 24Vdc
|
